铁氧体抗干扰磁芯特性
铁氧体抗干扰磁芯其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单方便有效，占用空间不大等一系列优点，用铁氧体抗干扰磁芯来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。
软磁铁氧体材料的应用及其性能要求
对软磁铁氧体，通常希望磁导率μi和电阻率ρ要高，矫顽力Hc和损耗Pc要低。根据使用的不同,还会对材料的居里温度、温度稳定性、磁导率减落系数、比损耗系数等有不同的要求。
（1）锰锌系铁氧体材料分为高磁导率铁氧体和高频低功耗铁氧体(又称功率铁氧体)两类。锰锌高磁导率铁氧体的主要特性是磁导率特别高,
通常把 μi≥5000的材料称为高磁导率材料,一般要求μi≥12000。
锰锌高频低功耗铁氧体又称功率铁氧体，对功率铁氧体材料，在性能上的要求是:较高的磁导率(一般要求μi≥2000)、高的居里温度、高表观密度、高饱和磁感应强度和高频下的超低磁芯损耗。
（2）镍锌系铁氧体材料，在1MHz以下的低频范围内，NiZn系铁氧体材料的性能比不上MnZn系，但在1MHz以上，由于它具有多孔性及高电阻率，因而大大优于MnZn系而成为高频应用中性能最好的软磁材料。其电阻率ρ可达108Ω・m，高频损耗小，特别适用于高频 1～300MHz；而且NiZn系材料的居里温度较MnZn高，Bs亦高至0.5T，Hc亦可小至10A/m，适用于各种电感器、中周变压器、滤波线圈、扼流圈。镍锌高频铁氧体材料具有较宽的频宽和较低的传输损耗，常用于高频抗电磁干扰以及高频功率与抗干扰一体化的表面贴装器件，作为抗电磁干扰(EMI)和射频干扰(RFI)磁芯。镍锌功率铁氧体可以做成射频宽带器件，在宽频带范围内实现射频信号的能量传输和阻抗变换，其频率下限在几千赫兹，而上限频率可达几千兆赫兹；镍锌功率铁氧体材料用在DC to DC变换器中可以使开关电源的频率提高，使电子变压器的体积和重量进一步缩小。

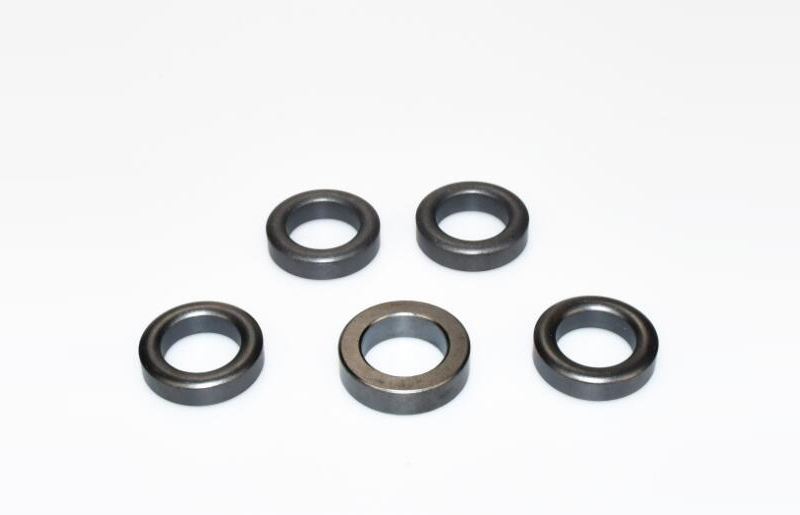

常见磁环 - 一般连接线上的磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同的作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。 磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。 磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
目前应用最广泛 的软磁铁氧体材料当属尖晶石型的锰锌系列和镍锌系列,从应用角度来看,它们又可分为高磁导率、高频大功率(又称功率铁氧体)和抗电磁干扰的(EMI)铁氧体等几种类型。
磁芯的使用原则
（1） 磁环长的相对较好。
（2）磁芯孔径和所穿过的电缆结合越紧密越好。
（3）低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
铁氧体抑制元器件尺寸的选择：
选定材质后，一般来说，铁氧体体积越大，抑制效果越好。在体积一定时，长而细的形状比短而粗的形状阻抗要大，抑制效果要好。铁氧体的横截面积越大，越不易饱和，可承受的偏流越大。铁氧体的内经越小，抑制效果越好。
铁氧体抑制元器件在电路板上的应用：
电路板板上的 EMI 主要来自周期开关的数字电路，其高频电流在电源线和地线之间产生一个共模电压降，造成共模干扰。为抑制此干扰，我们在电源线和地线之间加去耦电容，使高频噪声短路，但是去耦电容通常会引起高频谐振，产生新的干扰。为此需要在电路板上的I/O 端口加铁氧体抑制元器件会有效地将高频噪声衰减掉。
铁氧体抑制元器件在电源线上的应用：
在电源线上I/O 端口加装铁氧体抑制元器件可抑制电源与电路板板之间的高频干扰传输和相互干扰。但应注意的是，在电源线上应用铁氧体元器件时会存在有直流偏流，铁氧体的阻抗和插入损耗随着直流偏流的增加而减小，但偏流增加到一定值时，铁氧体会出现饱和现象。
