铁氧体磁珠的原理和应用

Category : 知识分享     Date : 06/05/2023
铁氧体磁珠抑制元件还广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件,就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰,它也具有吸收静电和放电脉冲干扰的能力。
铁氧体材料是电磁干扰滤波器中经常使用的一类磁芯,许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗大,具有高的导磁率,它可以使电感的线圈绕组之间在高频高阻的情况下产生的电容最小。
在高频段,阻抗由电阻成分构成,随着频率升高,磁芯的磁导率降低,导致电感的电感量减小,感抗成分减小,但是,这时磁芯的损耗增加,电阻成分增加,导致总的阻抗增加,当高频信号通过铁氧体时,电磁干扰被吸收并转换成热能的形式耗散掉。

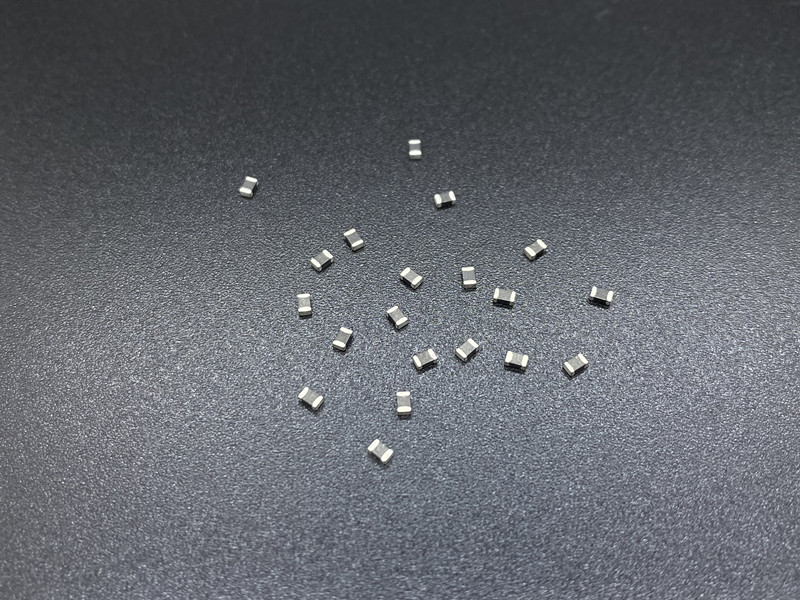

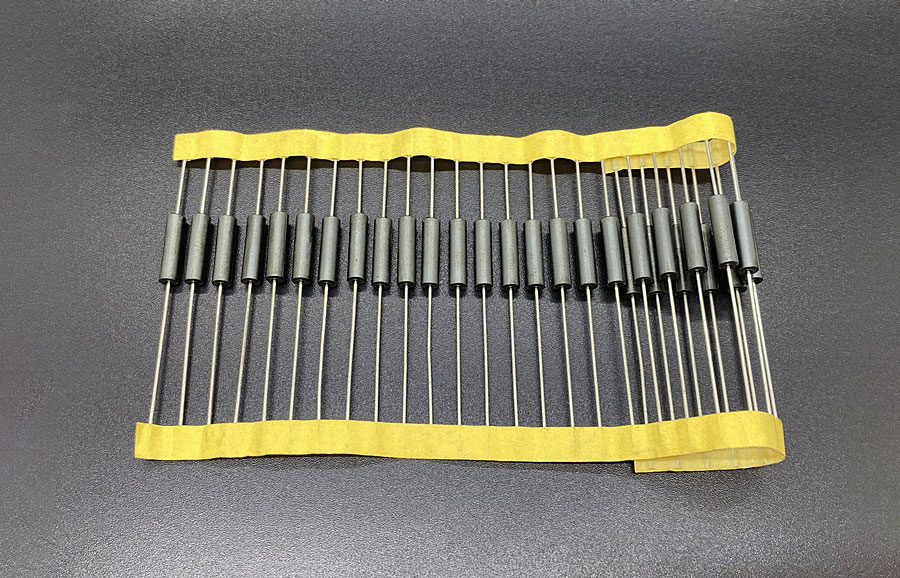

如图片中的磁珠的主要原料为铁氧体,铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金,它的制造工艺和机械性能与陶瓷相似,颜色为灰黑色。
作为电源滤波,可以使用电感。磁珠的电路符号就是电感但是型号上可以看出使用的是磁珠在电路功能上,磁珠和电感是原理相同的,只是频率特性不同。磁珠的单位是欧姆,其单位是按照它在某一频率产生的阻抗来标称的,阻抗的单位也是欧姆。
磁珠对高频信号才有较大阻碍作用,一般规格有100Ω/100MHz,它在低频时电阻比电感小得多。铁氧体磁珠成本较低,使用方便,滤除高频噪声效果显著,广泛应用于信号电缆的噪声滤除,是应用发展很快的一种抗干扰组件。

两种元件的数值大小与磁珠的长度成正比,而且磁珠的长度对抑制效果有明显影响,磁珠长度越长抑制效果越好。
